Chào các bạn! Tôi là Huy KTS, một người yêu thích công việc thiết kế.
Đây là bài hướng dẫn sử dụng biểu đồ quy đổi tọa độ trục trong FontLab 7 và FontLab 8. Tính năng này chỉ cần thiết cho những nhà thiết kế Font chữ chuyên nghiệp.

Biểu đồ quy đổi tọa độ trục trong FontLab là gì?

Biểu đồ quy đổi tọa độ trục (Axis Graph) trong FontLab là một đường đồ thị thể hiện giá trị quy đổi từ tọa độ thiết kế sang tọa độ người dùng. Mỗi trục biến thể có một biểu đồ Axis Graph riêng. Người thiết kế có thể điều chỉnh giá trị quy đổi trên từng điểm của biểu đồ biến thể.

Tại sao cần có biểu đồ quy đổi tọa độ trục?

Tọa độ thiết kế là gì?

Tọa độ thiết kế (Design Coordinates) là thông số để người thiết kế sử dụng trong quá trình thiết kế. Nhằm tạo ra Font chữ mới với các Master.
Có thể sử dụng trực tiếp tọa độ người dùng để thiết kế Font chữ. Nhưng nó không trực quan và có thể tạo ra sự khó hiểu cho người thiết kế. Tọa độ thiết kế được tạo ra để người thiết kế có thể sử dụng dễ dàng hơn.

Tọa độ người dùng là gì?

Tọa độ người dùng (User Coordinates) là tọa độ mà người dùng đầu cuối nhìn thấy khi họ điều chỉnh Font chữ biến đổi bằng các phần mềm ứng dụng. (Ví dụ: kéo thanh trượt điều khiển Font chữ biến đổi trong phần mềm ứng dụng Adobe Illustrator hoặc thiết lập thuộc tính CSS).
Tọa độ người dùng chỉ được sử dụng cho File Font chữ đầu cuối có tính năng biến đổi và một số định dạng Font chữ đặc biệt.
Tọa độ người dùng không được sử dụng cho File Font chữ tĩnh đầu cuối.

Chuyển đổi giá trị của hệ trục tọa độ thiết kế sang hệ trục tọa độ người dùng:

Về mặt lý thuyết, hệ trục tọa độ thiết kế và hê trục tọa độ người dùng cùng hoạt động song song. Và nó cũng có thể quy đổi giá trị tương ứng cho nhau. Mỗi một phiên bản Font chữ (Master hoặc Instance) đều được định danh theo một vị trí trên cả hai hệ trục tọa độ này. Như kiểu nó được xác định trên cả hai loại đơn vị.
Khi xuất bản Font chữ đầu cuối có tính năng biến đổi, FontLab sẽ tự động chuyển đổi giá trị của hệ trục tọa độ thiết kế sang hệ trục tọa độ người dùng. Tỉ lệ chuyển đổi giữa thông số thiết kế và thông số người dùng không nhất thiết phải là một tỉ lể tuyến tính. Người thiết kế có thể tùy biến bằng cách chỉnh sửa biểu đồ trục.
Xem thêm bài viết [ Không gian thiết kế biến thể trong FontLab ].

Cách mở biểu đồ quy đổi tọa độ trục trong FontLab:

Mở biểu đồ quy đổi tọa độ trục bằng cách: Chọn Menu File => Font Info… => Mở bảng Font Info => Chọn mục Axes => L-Click vào nút Axis Graph của trục biến thể muốn điều chỉnh => Mở bảng Axis Graph.

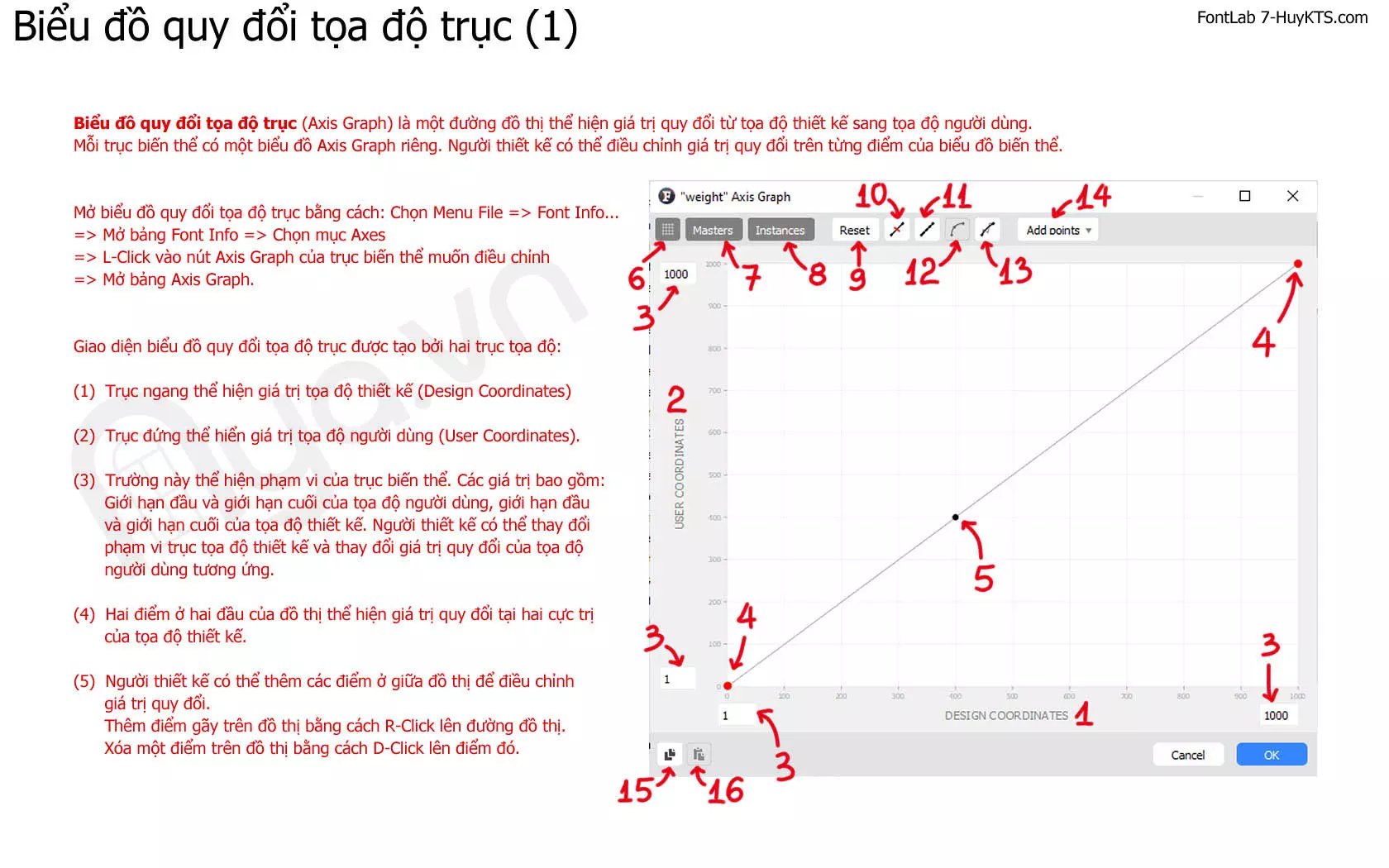

Cách sử dụng biểu đồ quy đổi tọa độ trục trong FontLab:

Phần biểu đồ trình bày tọa độ trục:

1. Trục ngang thể hiện giá trị tọa độ thiết kế (Design Coordinates)
2. Trục đứng thể hiển giá trị tọa độ người dùng (User Coordinates).
3. Trường này thể hiện phạm vi của trục biến thể. Các giá trị bao gồm: Giới hạn đầu và giới hạn cuối của tọa độ người dùng. Giới hạn đầu và giới hạn cuối của tọa độ thiết kế. Người thiết kế có thể thay đổi phạm vi trục tọa độ thiết kế. Và thay đổi giá trị quy đổi của tọa độ người dùng tương ứng.
4. Hai điểm ở hai đầu của đồ thị thể hiện giá trị quy đổi tại hai cực trị của tọa độ thiết kế.
5. Người thiết kế có thể thêm các điểm ở giữa đồ thị để điều chỉnh giá trị quy đổi. Thêm điểm gãy trên đồ thị bằng cách R-Click lên đường đồ thị. Xóa một điểm trên đồ thị bằng cách D-Click lên điểm đó.

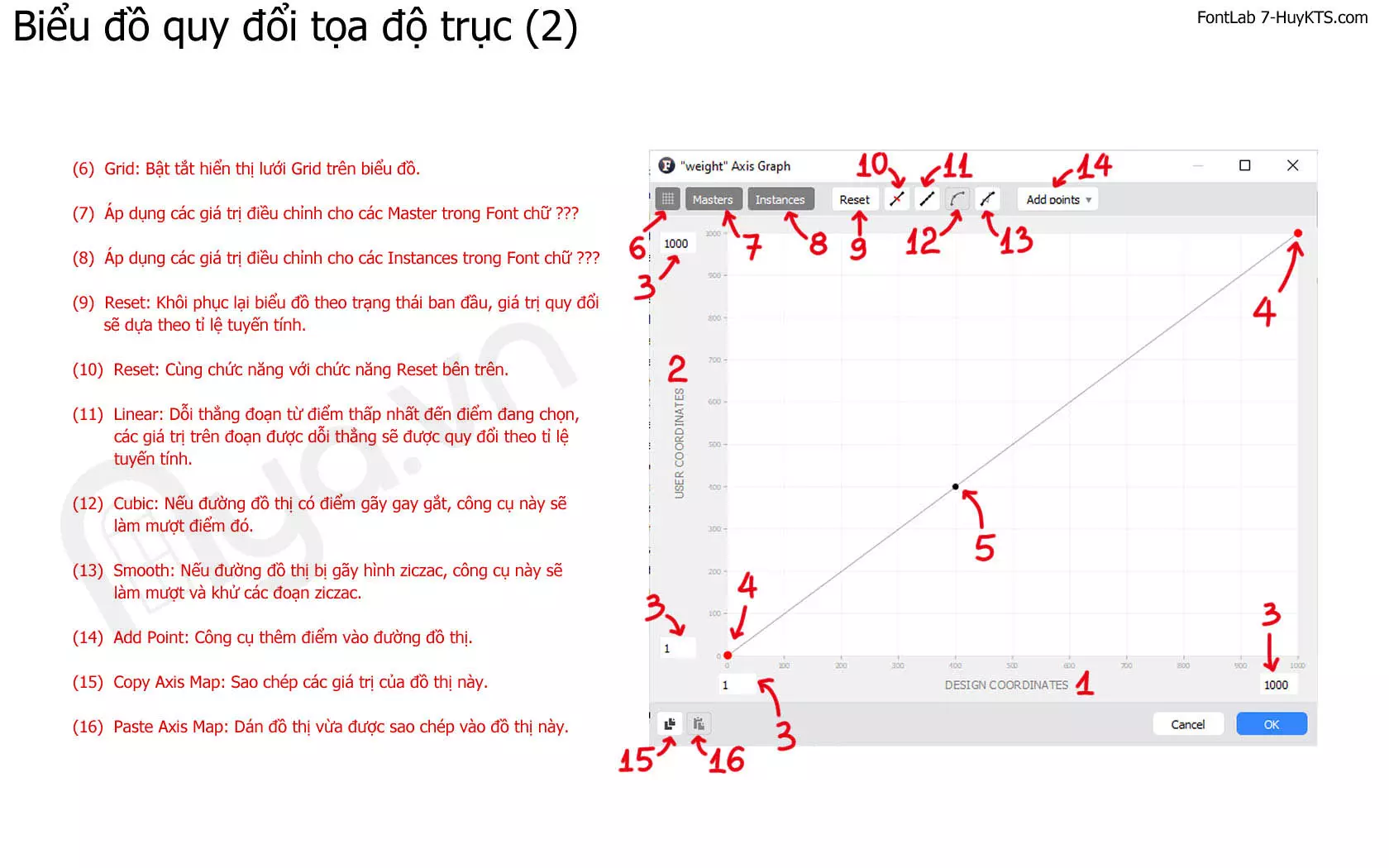

Thanh trạng thái của biểu đồ quy đổi tọa độ trục:

6. Grid: Bật tắt hiển thị lưới Grid trên biểu đồ.
7. Áp dụng các giá trị điều chỉnh cho các Master trong Font chữ ???
8. Áp dụng các giá trị điều chỉnh cho các Instances trong Font chữ ???
9. Reset: Khôi phục lại biểu đồ theo trạng thái ban đầu. Giá trị quy đổi sẽ dựa theo tỉ lệ tuyến tính.
10. Reset: Cùng chức năng với chức năng Reset bên trên.
11. Linear: Dỗi thẳng đoạn từ điểm thấp nhất đến điểm đang chọn. Các giá trị trên đoạn được dỗi thẳng sẽ được quy đổi theo tỉ lệ tuyến tính.
12. Cubic: Nếu đường đồ thị có điểm gãy gay gắt, công cụ này sẽ làm mượt điểm đó.
13. Smooth: Nếu đường đồ thị bị gãy hình ziczac, công cụ này sẽ làm mượt và khử các đoạn ziczac.
14. Add Point: Công cụ thêm điểm vào đường đồ thị.
15. Copy Axis Map: Sao chép các giá trị của đồ thị này.
16. Paste Axis Map: Dán đồ thị vừa được sao chép vào đồ thị này.

Nguyên lý làm việc của biểu đồ quy đổi tọa độ trục trong FontLab:

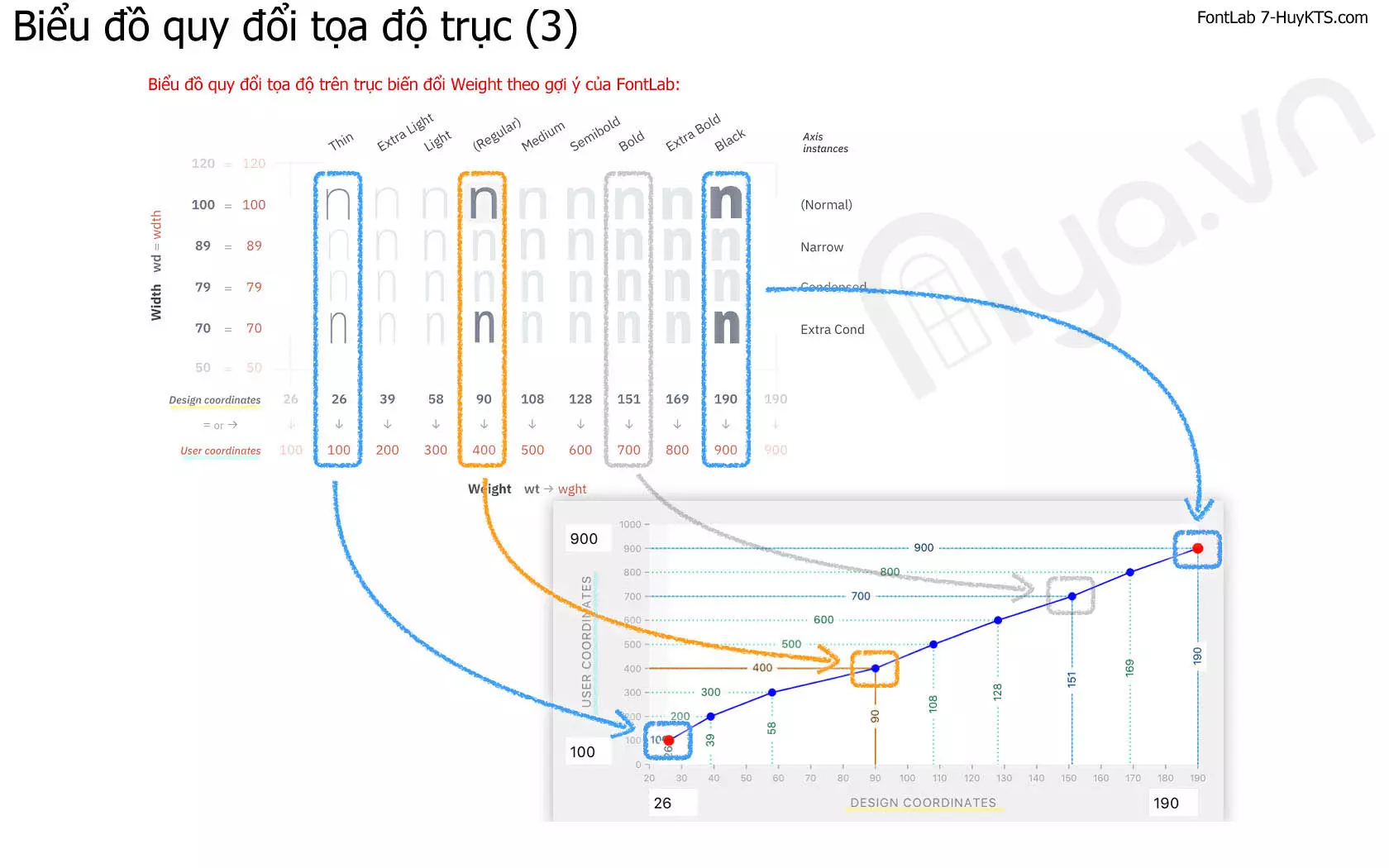

Biểu đồ quy đổi tọa độ trên trục biến đổi Weight theo gợi ý của FontLab được trình bày trong hình sau:

Tổng kết:

Trên đây là bài hướng dẫn sử dụng biểu đồ quy đổi tọa độ trục trong FontLab 7 và FontLab 8. Tính năng này chỉ cần thiết cho những nhà thiết kế Font chữ chuyên nghiệp.
